Kết Hợp Vi Mạch – Cảm Biến trong Gạch Xây Dựng: Giải Pháp Cho Kiến Trúc Thông Minh

Trong thời đại công nghệ số và Internet vạn vật (IoT) bùng nổ, kiến trúc không chỉ đơn thuần là nghệ thuật xây dựng mà còn trở thành một hệ sinh thái thông minh – nơi các công trình có khả năng cảm nhận, phân tích và phản hồi với môi trường. Một trong những giải pháp tiên tiến mang lại bước tiến đột phá trong xây dựng hiện đại là gạch cảm biến tích hợp vi mạch. Đây không còn là loại vật liệu xây dựng thụ động truyền thống, mà là một “gạch biết cảm nhận”, được tích hợp các cảm biến và vi mạch xử lý bên trong, có khả năng đo lường nhiệt độ, độ ẩm, rung động, lực tác động và truyền dữ liệu không dây theo thời gian thực. Việc ứng dụng công nghệ này trong xây dựng không chỉ giúp nâng cao khả năng giám sát an toàn kết cấu, mà còn mở ra tiềm năng cho hệ thống nhà thông minh, bền vững và tiết kiệm năng lượng. Đề tài này sẽ làm rõ vai trò của việc kết hợp vi mạch – cảm biến trong gạch xây dựng, quy trình chế tạo và các ứng dụng thực tiễn nổi bật.

Tìm hiểu về vi mạch ( Integrated Circuit – IC)

Vi mạch là gì?

Kết Hợp Vi Mạch – Cảm Biến trong Gạch Xây Dựng Giải Pháp Cho Kiến Trúc Thông Minh

Vi mạch tích hợp (IC) là một con chip nhỏ, thường được làm từ vật liệu bán dẫn như silicon, chứa nhiều linh kiện điện tử như:

  • Transistor
  • Điện trở (resistor)
  • Tụ điện (capacitor)

Tất cả được tích hợp trên một bề mặt duy nhất, giúp thực hiện nhiều chức năng điện tử trong một không gian rất nhỏ [1].

Chức năng của vi mạch

Kết Hợp Vi Mạch – Cảm Biến trong Gạch Xây Dựng Giải Pháp Cho Kiến Trúc Thông Minh

Một IC có thể đảm nhiệm các vai trò như:

  • Vi xử lý (microprocessor) – dùng trong máy tính, điện thoại
  • Khuếch đại tín hiệu (amplifier) – dùng trong âm thanh, truyền hình
  • Tạo dao động (oscillator) – dùng trong đồng hồ điện tử, mạch RF
  • Lưu trữ dữ liệu (data storage) – như bộ nhớ RAM, ROM[1].

IC có thể là mạch kỹ thuật số (digital) hoặc mạch tương tự (analog):

Loại IC

Ứng dụng

Digital IC

Máy tính, điện thoại, hệ thống điều khiển tự động

Analog IC

Thiết bị âm thanh, radio, cảm biến analog

Tìm hiểu về cảm biến (sensor)

Khái niệm về cảm biến

Kết Hợp Vi Mạch – Cảm Biến trong Gạch Xây Dựng Giải Pháp Cho Kiến Trúc Thông Minh

Cảm biến (sensor) là một thiết bị được thiết kế để phát hiện một hiện tượng vật lý, hóa học hoặc sinh học (như nhiệt độ, áp suất, ánh sáng, lực, chuyển động, dòng điện, âm thanh...) và chuyển đổi thông tin đó thành tín hiệu có thể đo được, thường là tín hiệu điện [2].

Chức năng của cảm biến

  • Phát hiện (Detection) – Cảm nhận sự thay đổi từ môi trường vật lý như lực, nhiệt, âm thanh, v.v.

Kết Hợp Vi Mạch – Cảm Biến trong Gạch Xây Dựng Giải Pháp Cho Kiến Trúc Thông Minh

  • Chuyển đổi (Conversion) – Biến đổi đại lượng đo được thành tín hiệu điện.

Kết Hợp Vi Mạch – Cảm Biến trong Gạch Xây Dựng Giải Pháp Cho Kiến Trúc Thông Minh

  • Truyền tín hiệu (Transmission) – Gửi tín hiệu đó tới thiết bị xử lý (như vi mạch hoặc máy tính) để phân tích, lưu trữ hoặc phản hồi lại[2].

Tìm hiểu gạch cảm biến tích hợp cảm biến (Smart Bricks)

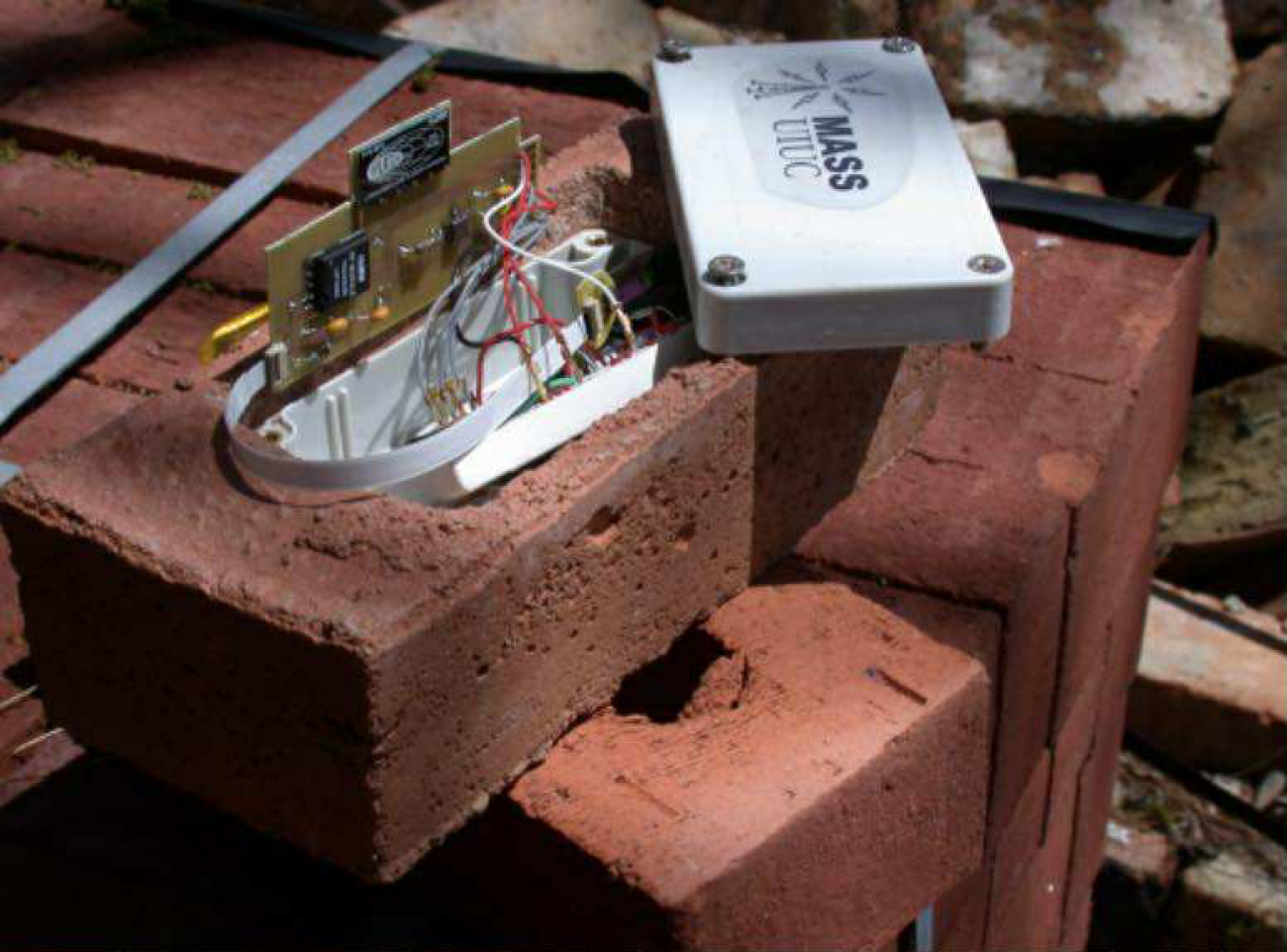

Gạch cảm biến tích hợp vi mạch là gì?

Kết Hợp Vi Mạch – Cảm Biến trong Gạch Xây Dựng Giải Pháp Cho Kiến Trúc Thông Minh

Gạch cảm biến tích hợp vi mạch (smart brick) là một loại vật liệu xây dựng thông minh có gắn cảm biến và mạch điện tử tích hợp (vi mạch – IC) bên trong khối gạch. Thiết bị này có thể ghi nhận các thông tin môi trường như rung động, độ nghiêng, nhiệt độ, độ ẩm, áp lực…, sau đó xử lý tín hiệu và truyền dữ liệu không dây về máy chủ trung tâm.

Mục tiêu là biến từng viên gạch thành một “nút cảm nhận” trong mạng lưới giám sát sức khỏe công trình (structural health monitoring – SHM) [3].

Quy trình làm gạch cảm biến tích hợp vi mạch

 Bước 1: Thiết kế hệ thống cảm biến và vi mạch

  • Chọn loại cảm biến phù hợp: ví dụ như cảm biến gia tốc (đo rung/độ nghiêng), cảm biến nhiệt, cảm biến áp suất hoặc độ ẩm.
  • Thiết kế mạch điều khiển và xử lý tín hiệu: dùng vi mạch (IC) để thực hiện các chức năng như lấy mẫu (sampling), chuyển đổi tín hiệu analog – số (A/D), xử lý và truyền dữ liệu.
  • Tích hợp mô-đun truyền tín hiệu không dây: thường dùng anten xoắn (helical antenna), hoạt động trên băng tần 915 MHz để truyền dữ liệu đến thiết bị thu.

Lưu ý: Bo mạch này cần nhỏ gọn, tiết kiệm năng lượng và dễ lắp ráp vào gạch.

Bước 2: Cấp nguồn cho hệ thống

  • Gắn pin tiểu hoặc pin sạc cho mạch.
  • Có thể nghiên cứu sử dụng nguồn năng lượng môi trường (nhiệt, ánh sáng, chuyển động) để kéo dài tuổi thọ.

Bước 3: Chuẩn bị khuôn đúc và đặt mạch vào gạch

  • Đặt bo mạch cảm biến vào trong khuôn gạch (bằng bê tông, đất sét hoặc gốm), cố định bằng keo chịu nhiệt hoặc lớp đệm cách điện.
  • Bo mạch cần được bảo vệ chống ẩm và chống va đập nhẹ bằng hộp nhựa hoặc phủ nhựa epoxy.

 Bước 4: Đúc gạch và hoàn thiện

  • Rót vật liệu gạch vào khuôn, đổ bê tông hoặc đất sét quanh bo mạch cảm biến.
  • Ép hoặc nén chặt gạch, sau đó đem nung (nếu là gạch đất sét) hoặc để khô (với bê tông).
  • Kiểm tra tính năng vật lý (độ cứng, độ bền) và khả năng hoạt động của cảm biến sau khi đúc.

 Bước 5: Kết nối và thử nghiệm truyền dữ liệu

  • Kết nối gạch cảm biến với “mother-node” (bộ thu trung tâm) qua sóng vô tuyến.
  • Chạy phần mềm để kiểm tra tín hiệu, kiểm chứng các giá trị đo được (nhiệt độ, rung động, v.v.).
  • Đánh giá hiệu suất truyền sóng trong điều kiện thực (xuyên tường, trong khối bê tông...).

Bước 6: Ứng dụng và lắp đặt

  • Lắp gạch vào vị trí mong muốn (sàn, tường, cầu thang...).
  • Kết nối các viên gạch thành một mạng cảm biến phân tán (wireless sensor network) nếu cần.
  • Cấu hình hệ thống để cảnh báo, lưu trữ, và xử lý dữ liệu theo thời gian thực[3].

Ứng dụng của gạch

Ứng dụng

Mô tả

Giám sát công trình dân dụng

Theo dõi độ rung, nghiêng, nứt vỡ của nhà, cầu, tòa nhà cao tầng.

Giám sát an toàn cháy nổ

Cảm biến nhiệt trong gạch có thể phát hiện điểm cháy, hướng lan.

Cảnh báo kết cấu nguy hiểm

Gạch trong tường cầu thang hoặc hành lang phát tín hiệu khi có biến dạng.

Nhà thông minh

Dùng trong sàn để bật đèn tự động khi có bước chân.



 Nguồn

[1] B. Academy, "Integrated Circuit (IC)," Binance Academy, 2025. [Online]. Available: https://academy.binance.com/en/glossary/integrated-circuit

[2] Dewesoft, "What Is A Sensor and What Does it Do?," Dewesoft Blog, Mar. 4, 2025. [Online]. Available: https://dewesoft.com/blog/what-is-a-sensor [Accessed: Jul. 10, 2025].

[3] J. M. Engel, L. Zhao, Z. Fan, J. Chen, and C. Liu, "Smart Brick – A Low Cost, Modular Wireless Sensor For Civil Structure Monitoring," ResearchGate, Sep. 2005. [Online]. Available: https://www.researchgate.net/publication/292049862_Smart_brick [Accessed: Jul. 10, 2025].
